주차장에 차를 세우고 충전구를 열어두면, 그 순간부터 마음이 조급해지더라고요. 완속이든 급속이든 “충전이 시작되었다”는 표시가 떠야 그제야 숨이 쉬어져요. 그래서 벽걸이 충전기를 달기로 마음먹었는데, 막상 벽에 뚫고 고정하는 작업이 생각보다 겁나요. 7kW 완속 기준으로 32A가 오래 흐르는 구조라서, 대충 해도 되는 공사가 아니거든요.
근데 순서만 제대로 잡으면 불안이 확 줄어요. 전기차 완속충전시설 설치 시방서 같은 실무 문서에서는 정격감도전류 30mA 이하 누전차단기 사용, 메인차단기 2차 측 연결 같은 기본 안전 포인트를 꽤 구체적으로 써놔요. 테슬라 월 커넥터 설치 설명서도 회로 차단기 크기와 전류 설정, 구리 도체 사용 같은 얘기를 반복하죠. 오늘은 이런 기준들을 일상 언어로 풀어서, 벽걸이 설치를 “작업 순서”로 정리해둘게요.
벽걸이 충전기 설치 방법, 전체 흐름부터 잡아봐요
벽걸이 설치는 크게 세 덩어리로 나뉘어요. 위치 선정과 배선 동선 잡기, 전원 회로 만들기, 마지막으로 벽에 고정하고 시운전하기예요. 처음엔 “벽에 달기만 하면 끝”처럼 보이는데, 사실은 전원 회로가 핵심이에요. 벽에 충전기가 붙어 있어도, 분전반에서 안전하게 전류를 보내지 못하면 결국 다시 뜯게 돼요. 짧게 말하면 배선이 주인공이에요.
흐름을 한 번 머릿속에 그려볼게요. 분전반에서 전용 차단기를 잡고, 적절한 누전차단기를 넣고, 배관이나 트레이로 케이블을 안전하게 이동시키고, 충전기 브래킷을 벽에 고정하고, 결선을 하고, 마지막으로 앱이나 초기 설정으로 전류 제한을 맞추는 식이에요. 테슬라처럼 초기 설정 과정에서 회로 차단기 크기와 Wi-Fi, 전력 공유 옵션을 잡아주는 제품도 있고, 공용 인증이나 통신을 붙이는 모델도 있어요. 제품이 달라도 순서는 비슷하게 흘러가요.
그리고 설치 방식도 두 갈래예요. 하나는 벽부형 충전기 자체 케이블이 나오는 일체형, 다른 하나는 콘센트나 소켓 형태로 연결하는 방식이죠. 집에서는 대개 일체형이 많고, 관리 규정이 빡빡한 곳은 인증이 붙은 제품을 쓰기도 해요. 어쨌든 벽에 단다고 끝이 아니고, 전기 안전 기준을 맞춰야 ‘오래 쓰는 설치’가 돼요. 이런 설치를 직접 해볼까 고민해본 적 있어요?

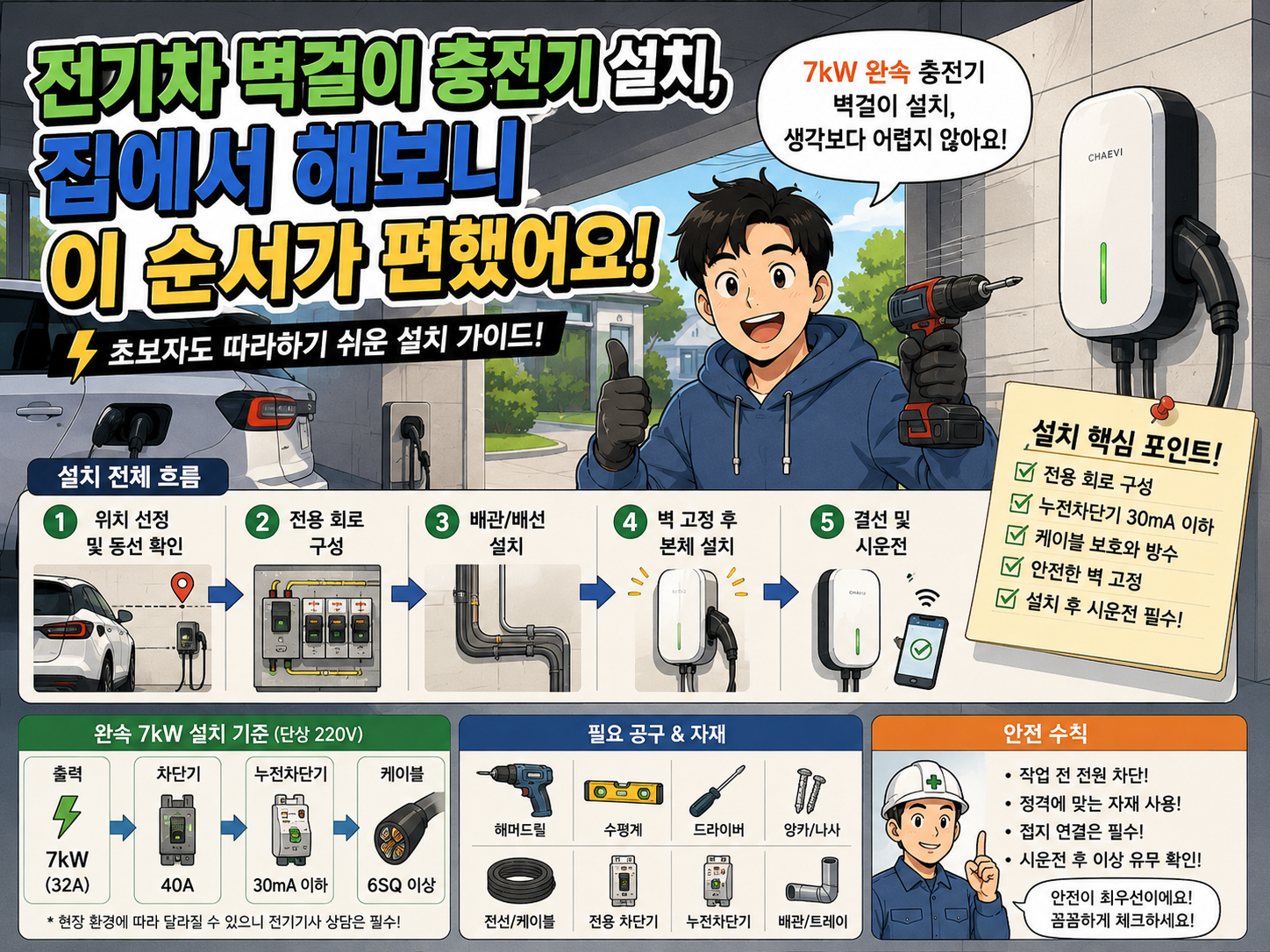

벽걸이 설치 전체 단계 한눈에
| 단계 | 하는 일 | 실수 많이 나는 지점 |
| 1 | 설치 위치·케이블 동선 확정 | 케이블 길이·주차 방향을 대충 잡음 |
| 2 | 분전반에서 전용 회로 구성 | 차단기·누전차단기 타입을 대충 고름 |
| 3 | 배관·트레이·관통 작업 | 방화구획, 물기, 날카로운 모서리 무시 |
| 4 | 벽 브래킷 고정 후 본체 설치 | 벽 재질에 안 맞는 앙카 사용 |
| 5 | 결선·접지·초기 설정·시운전 | 전류 설정을 안 맞춰 차단기 트립 |
벽에 달기 전에 꼭 막아야 하는 사고 포인트가 있어요
여기서부터는 조금 진지해져요. 벽걸이 충전기 설치에서 가장 무서운 건 감전, 누전, 발열이에요. 완속이라고 만만하게 보면 안 돼요. 7kW는 32A가 꽤 오래 흐르니까, 접점이 약하거나 배선 굵기가 부족하면 열이 쌓이기 쉬워요. 그리고 누전은 “아무 일도 없는 날”에 갑자기 터지기도 해요. 충격이죠.
실무 문서에서 반복하는 문장이 있어요. 정격감도전류 30mA 이하 누전차단기를 사용하라고 적혀 있고, 누전차단기는 메인차단기 2차 측에 연결하라고 돼 있어요. 전기차 완속충전시설 구축사업 설치 시방서에 이런 문구가 꽤 직접적으로 들어가요. 누전차단기 타입도 충전기 요구 사양에 따라 A형, B형, AC형을 적용하라고 되어 있고요. 이런 건 “옵션”이 아니라 기본값에 가까워요.
제품 매뉴얼도 같은 얘기를 다른 말로 해요. 테슬라 월 커넥터 설치 매뉴얼은 보호 장치로 적절한 누전차단기와 과전류 보호가 포함되어야 한다는 식으로 안내하고, 구리 도체 사용과 지속 부하에 견디는 케이블 선정 같은 포인트도 반복해요. 결론은 단순해요. 전용 회로로, 정해진 보호 장치로, 규격에 맞는 배선으로 가야 해요.
그리고 한 가지 더. 벽걸이는 “구조물 안전”도 같이 봐야 해요. 콘크리트 벽이냐, 벽돌이냐, 샌드위치 패널이냐, 석고보드냐에 따라 앙카 방식이 바뀌어요. 충전기 본체가 7~15kg만 돼도, 케이블을 매일 잡아당기는 힘이 계속 누적돼요. 시간이 지나면 나사가 헐거워지는 경우도 생겨요. 케이블을 당겨본 적 있어요? 생각보다 힘이 커요.
전기 공사는 법과 규정, 현장 안전이 같이 걸려요. 분전반 내부 작업, 차단기 교체, 신규 회로 증설은 감전 위험이 커서 무리하면 안 돼요. 불안하면 “벽 고정은 내가, 분전반과 결선은 전기기사”처럼 역할을 쪼개는 방식이 오히려 깔끔해요.
설치 준비물과 위치 선정, 여기서 반은 끝나요
준비물은 많아 보이는데, 실제로는 “전기 쪽 준비물”과 “벽 고정 준비물”로 나뉘어요. 전기 쪽은 차단기, 누전차단기, 케이블, 배관/트레이, 방수 박스, 접지 자재가 중심이에요. 벽 고정 쪽은 브래킷, 앙카, 드릴 비트, 수평계, 토크를 맞출 수 있는 공구가 핵심이에요. 솔직히 수평계 하나만 있어도 결과가 달라져요. 짧은 문장 하나. 수평이 체감이에요.
위치 선정은 이런 순서로 생각하면 덜 헤매요. 차량 충전구 위치를 먼저 보고, 주차 방향을 정하고, 케이블이 자연스럽게 닿는 지점을 잡고, 그다음에 동선이 안전한지 확인해요. 바닥에 늘어뜨려지는 구간이 길면 발에 걸리고, 케이블 피복이 까질 가능성이 커져요. 그래서 벽에 케이블 거치대까지 같이 설치하는 경우가 많아요. 케이블 길이는 5m, 6m, 7m 같은 옵션이 흔한데, “차 충전구까지 실측 + 여유 1m” 정도가 체감이 좋더라고요.
그리고 물기와 먼지도 생각해야 해요. 지하주차장도 결로가 생기고, 단독주택 외벽은 비바람이 직격이에요. 그래서 실무 시방서에서는 방습, 방수, 배선 보호 같은 얘기가 반복돼요. 충전기 자체 IP 등급도 중요하고, 전선이 지나가는 경로의 방수도 같이 중요해요. 충전기는 멀쩡한데, 옆에 달아둔 방수 박스에서 물 먹어서 트립 나는 케이스가 의외로 나와요. 어쩌면 이게 제일 억울해요.
준비물 체크리스트
| 구분 | 필수 준비물 | 선택하면 편해지는 것 |
| 벽 고정 | 해머드릴, 콘크리트 비트, 앙카/케미컬앙카, 수평계 | 토크 렌치, 케이블 거치대 |
| 전기 자재 | 전용 차단기, 누전차단기, 규격 케이블, 단자/슬리브 | 서지 보호장치, 방수 박스 |
| 배선 보호 | CD관/금속관/트레이, 케이블 글랜드 | 코너 보호 몰딩, 난연 자재 |
| 측정·안전 | 검전기, 절연 장갑, 보안경 | 클램프 미터, 접지 저항 측정 지원 |
충전기 설치 높이는 “케이블이 바닥에 닿지 않으면서도 손이 편한 위치”가 제일 쓰기 좋았어요. 충전구 높이랑 비슷하게 맞추면 매일 쓰는 동작이 자연스러워져요.
실제 벽걸이 설치 순서, 손이 덜 떨리는 방식
여기서는 “벽에 박기”부터 시작하지 않는 게 포인트예요. 먼저 분전반에서 새 회로를 만들 수 있는지 확인해야 해요. 공간이 없거나 차단기 용량이 부족하면, 벽에 아무리 예쁘게 달아도 전기를 못 보내요. 테슬라 설치 매뉴얼은 분전반을 검사해서 설치 현장에서 사용할 수 있는 전류를 확인하라고 안내해요. 이게 제일 먼저 나오는 이유가 있어요. 전기가 안 나오면 아무것도 안 돼요.
그다음은 전류 설정 전략이에요. 예를 들어 7kW 충전기라고 해도, 집의 여유가 부족하면 32A 풀로 쓰지 않고 24A나 16A로 제한해 운영하는 방식이 있어요. 테슬라 월 커넥터는 내부 설정으로 작동 전류를 조절한다는 설명이 나오고, 초기 설정 문서에서는 회로 차단기 크기를 설정 단계에서 맞추게 해요. 이런 기능이 있는 제품은 설치 후에도 유연하게 대응이 가능해요.
이제 벽 고정 순서로 넘어가요. 브래킷을 벽에 대고, 수평을 맞추고, 홀 위치를 표시하고, 드릴링을 하고, 앙카를 넣고, 브래킷을 고정하고, 본체를 걸어요. 벽 재질에 따라 앙카가 달라요. 콘크리트면 확장 앙카나 케미컬 앙카를 쓰고, 벽돌이면 중공 앙카를 고려하고, 석고보드면 반드시 스터드(하부 구조재)를 찾아서 고정해야 해요. 석고보드에 그냥 박으면, 며칠은 버텨도 어느 날 툭 하고 떨어질 수 있어요. 진짜 놀라요.
배선은 “보이는 곳은 깔끔하게, 숨은 곳은 안전하게”가 기준이에요. 케이블은 날카로운 모서리에 닿지 않게 보호하고, 관통부는 글랜드나 부싱으로 피복 손상을 막아야 해요. 시방서에서는 전선은 케이블을 사용하고 KS에 적합하거나 동등 이상의 성능을 만족하는 걸 쓰라는 식으로 적혀 있어요. 그리고 누전차단기는 메인차단기 2차 측에 연결, 30mA 이하 감도전류, 충전기 요구에 따라 A형/B형/AC형 적용 같은 문구가 나와요. 이게 기초 규칙이에요.
마지막은 결선과 시운전이에요. 결선은 제품 매뉴얼대로 해야 하고, 접지는 절대로 빼면 안 돼요. 테슬라 설치 매뉴얼에는 특정 결선 방식에서 중성선과 접지 관련 주의가 나오기도 해요. 제품마다 단상, 삼상, 중성선 필요 여부가 다를 수 있어서, 매뉴얼 확인이 필수예요. 결선 후 전원을 올리고, 앱이나 초기 설정으로 차단기 크기와 전류 제한을 맞추고, 테스트 충전을 진행해요. 여기서 트립이 나면 대개 전류 설정, 차단기 용량, 배선 접점 중 하나가 신호를 주는 거예요.
차단기·누전차단기·전류 설정 감 잡기 표
| 목표 출력 | 대표 전류 설정 예 | 체감 포인트 |
| 약 3.5kW | 16A 수준 | 배전 여유가 적을 때 현실적인 타협이 돼요 |
| 약 5.5kW | 24A 수준 | 야간 충전 중심이면 꽤 만족스럽게 느껴져요 |
| 약 7kW | 32A 수준 | 가정용 완속에서 흔한 최대 체감 구간이에요 |
| 여유가 부족한 환경 | 16A~24A로 제한 | 차단기 트립을 줄이고 안정성을 우선으로 잡아요 |
표의 숫자는 “개념 잡기”용이에요. 실제 설계는 분전반 용량, 배선 길이, 전압 강하, 열 환경 같은 조건을 같이 봐야 하죠. 그래도 흐름이 있어요. 출력을 올릴수록 배선과 보호 장치 규격이 더 중요해지고, 설치 품질이 곧 안정성이 돼요. 30만 원만 아끼려다 다시 공사하면, 그게 더 비싸요.
나도 직접 하려다 멘붕 왔어요, 실패담 한 번
처음에는 벽에 브래킷만 고정하면 끝이라고 생각했어요. 드릴로 구멍 뚫고 앙카 넣는 건 자신 있었거든요. 근데 분전반 앞에서 손이 멈췄어요. 차단기 공간이 애매했고, 어떤 누전차단기를 써야 하는지 자신이 없더라고요. 머리가 하얘졌죠.
결국 “대충 연결하고 테스트해보자” 쪽으로 마음이 흔들렸는데, 그때가 제일 위험했어요. 시운전에서 트립이 한 번 나니까, 불안감이 확 올라왔고 가슴이 답답해졌어요. 나중에 전기기사에게 점검을 받았더니, 전류 설정과 보호 장치 구성에서 고쳐야 할 포인트가 바로 나오더라고요. 그때 깨달었어요. 벽 고정은 내가 해도, 분전반과 결선은 전문가 영역이 맞는 경우가 많다는 걸요.
이 경험 이후로는 기준이 바뀌었어요. 내가 할 수 있는 건 “위치 선정, 벽 고정, 동선 정리”까지로 두고, 전기 회로 구성과 결선은 전기기사에게 맡기는 방식이 마음이 제일 편했어요. 시간도 덜 들고, 무엇보다 매일 충전할 때 불안이 없어져요. 근데 이런 마음, 진짜 돈으로도 환산이 되더라고요.
설치 후 점검과 시운전, 여기까지 해야 진짜 끝나요
설치 후 점검은 “충전이 되냐”보다 넓게 봐야 해요. 충전이 되는 것과 안전하게 오래 되는 건 다른 얘기예요. 그래서 체크리스트를 하나 만들어두면 좋아요. 누전차단기 테스트 버튼이 정상 동작하는지, 케이블이 모서리에 눌리지 않는지, 방수 박스와 글랜드가 제대로 조여졌는지, 벽 브래킷 나사가 풀리지 않는지 이런 것들이요. 짧은 문장 하나. 점검이 보험이에요.
테슬라처럼 초기 설정 문서가 있는 제품은 그 절차를 그대로 따라가면 안정성이 좋아져요. 회로 차단기 크기 설정, Wi-Fi 연결, 전력 공유 옵션 같은 걸 초기 단계에서 맞추게 되어 있거든요. 그리고 공용 충전처럼 통신과 인증이 붙는 설비는 환경부 지침이나 운영 지침에서 통신 연계와 정보 시스템 연동 같은 기준이 나오기도 해요. 벽걸이 “개인용”이라도, 나중에 관리 규정이 바뀌면 통신 요구가 생기는 경우도 있으니 확장성을 생각해두면 좋아요.
시운전은 이렇게 가면 안정적이었어요. 전류를 낮은 값으로 시작하고, 10분 정도 충전 상태를 보면서 발열과 이상 소리를 확인하고, 점차 전류를 올리는 식이에요. 케이블 접점이 뜨거워지거나, 차단기가 미세하게 열을 먹으면 조기 경고일 수 있어요. 손으로 만질 때 화끈할 정도면 바로 중단해야 해요. 소름 돋는 순간이 있거든요, “괜찮겠지”가 제일 위험해요.
설치 후 점검 체크리스트
| 점검 항목 | 정상 기준 | 이상 신호 |
| 누전차단기 테스트 | 테스트 버튼에서 즉시 차단 | 차단 지연, 복귀 불가, 반복 트립 |
| 충전 중 발열 | 손으로 만져도 불쾌감 없는 온도 | 커넥터·차단기 주변 뜨거움 |
| 케이블 동선 | 바닥 끌림 최소, 모서리 보호 | 바닥 끌림, 꺾임, 압착 구간 |
| 벽 고정 상태 | 본체 흔들림 거의 없음 | 케이블 당길 때 벽면이 같이 움직임 |
| 방수·결로 대응 | 글랜드 조임, 물길 차단 | 방수박스 내부 습기, 녹, 물방울 |
여기까지 하면 “충전이 된다”를 넘어서 “안전하게 계속 된다”로 가요. 그리고 이 단계에서 이상 신호가 보이면, 무조건 원인을 좁혀야 해요. 차단기 용량과 전류 설정 문제인지, 배선 접점인지, 접지인지, 제품 자체 이슈인지 하나씩 확인해야 하죠. 급하면 전류를 낮춰 임시로 돌리는 방법도 있긴 한데, 그건 임시일 뿐이에요. 이대로 두면 불안이 계속 남아요.
자주 묻는 질문 FAQ
벽 브래킷 고정과 케이블 정리처럼 비전기 작업은 가능해요. 분전반 내부 작업, 신규 회로 증설, 결선은 감전 위험이 커서 전기기사에게 맡기는 쪽이 안전해요.
7kW는 장시간 높은 전류가 흐르는 구조라 전용 회로로 구성하는 게 일반적이에요. 실무 시방서에서도 누전차단기와 과전류 보호를 전제로 설치 항목을 잡아두는 흐름이 나와요.
정격감도전류 30mA 이하 누전차단기 사용 같은 기준이 시방서에 제시돼요. 충전기 요구 사양에 따라 A형, B형, AC형을 맞추는 방식이 언급되니 제품 매뉴얼과 함께 확인하는 게 안전해요.
충전구 위치와 케이블 거치 동선이 자연스러운 높이가 제일 편해요. 케이블이 바닥에 끌리지 않으면서도 손목이 무리 없는 위치로 맞추면 매일 쓰기 좋아져요.
불가능하진 않지만 스터드 같은 구조재를 찾아 고정해야 해요. 석고보드 자체에 앙카만 박으면 시간이 지나면서 처짐이나 탈락 위험이 커져요.
전류 설정이 과하거나 차단기·배선 접점, 누전 차단 조건에서 신호가 나오는 경우가 많아요. 제품이 전류 제한 설정을 지원한다면 낮은 전류로 시작해 원인을 좁히는 게 좋아요.
제품에 따라 초기 설정에서 회로 차단기 크기와 전류 제한을 맞추게 되어 있어요. 테슬라처럼 초기 설정 절차 문서가 있는 경우는 그 절차대로 가는 게 안정적이에요.
지속적으로 바닥에 끌리면 피복 마모와 단선 위험이 커져요. 케이블 거치대를 같이 설치하거나, 동선을 바꿔 바닥 접촉을 최소화하는 게 좋아요.
누전차단기 테스트 동작과 발열 확인이 제일 중요해요. 충전이 되더라도 커넥터나 차단기 주변이 뜨거워지면 즉시 점검이 필요해요.
결로, 물기, 방화구획 관통 같은 이슈가 더 자주 나와요. 관리사무소 규정, 공용 전기 설비 여유, 통신·인증 요구까지 같이 확인하면 시행착오가 줄어요.
