지하주차장에 충전기 설치하려고 자리부터 잡아두면, 그때부터 마음이 바빠지더라고요. 실내라서 비 걱정은 덜할 줄 알았는데, 현실은 결로와 먼지, 방화구획 같은 변수가 훨씬 많았어요. 벽걸이든 스탠드든 7kW 완속만 돼도 전류가 오래 흐르니까 작은 헐거움이 큰 트러블로 돌아와요. 그래서 실내 설치 기준은 “고정만 잘하면 끝”이 아니라 “전기 안전과 동선까지 한 세트”로 봐야 편해져요.
조달청 나라장터에 공개된 전기자동차 충전시설 구축 시방서를 보면, 충전시설 분전반은 기존 분전반 메인차단기 2차 측에 연결하고 모선 직결 같은 방식은 피하라고 적어놔요. 같은 문서에서 충전기로 분기되는 누전차단기는 B형/B타입 RCCB KC인증제품을 쓰라는 문장도 보여요. 2025년 전기자동차 완속충전시설 구축사업 설치 시방서에도 정격감도전류 30mA 이하 누전차단기 사용, 누전차단기는 메인차단기 2차 측 연결, 충전기 요구 사양에 따라 A형·B형·AC형 적용 같은 기준이 정리돼 있더라고요. 오늘은 그 기준을 실내 기준으로 풀어서, 설치 전에 무엇을 확인해야 덜 고생하는지 정리해둘게요.
실내 설치 기준, 뭐부터 잡아야 안 헷갈릴까
실내 설치 기준은 문서가 여러 겹이라서, 한 번에 읽으면 머리가 하얘져요. 그래서 기준을 성격별로 나눠서 잡는 게 편했어요. 전기 쪽은 한국전기설비규정(KEC)과 전기설비기술기준의 흐름이 기본 뼈대고, 충전기 제품은 KS R IEC 61851-1 같은 표준에 맞춰 설계되는 경우가 많아요. 국가표준인증 사이트에서도 KS R IEC 61851-1 적용 범위를 690V 이하 교류, 1000V 이하 직류 충전 장치로 설명해요. 이런 표준은 “제품이 기본적으로 지켜야 하는 안전 기준” 느낌이에요.
실내 설치 기준을 현장에서 가장 빨리 체감하는 건 시방서류예요. 조달청 시방서나 완속충전시설 구축사업 시방서 같은 문서들은 실제 공사에서 자주 터지는 포인트를 규칙으로 묶어둔 느낌이 강해요. 분전반 잠금장치, 외함 접지, SPD 설치 조건, 분기회로 보호장치 설치 위치(도체 3m 규정) 같은 것들이 딱 실무용으로 들어가 있어요. 근데 이 문서들을 읽다 보면 결국 결론은 하나로 모여요. 전용 회로, 적절한 보호장치, 접지, 그리고 현장 환경에 맞는 마감이 기본값이에요.
그래서 나는 기준을 이렇게 잡았어요. 전기 안전 기준은 절대 양보하지 않고, 환경 대응은 “결로와 먼지”를 최우선으로 보고, 동선과 방호는 민원 방지 장치로 생각했어요. 솔직히 이 세 가지가 맞으면, 나머지 선택은 취향이 되더라고요. 이런 기준 세우는 거, 해본 적 있어요?

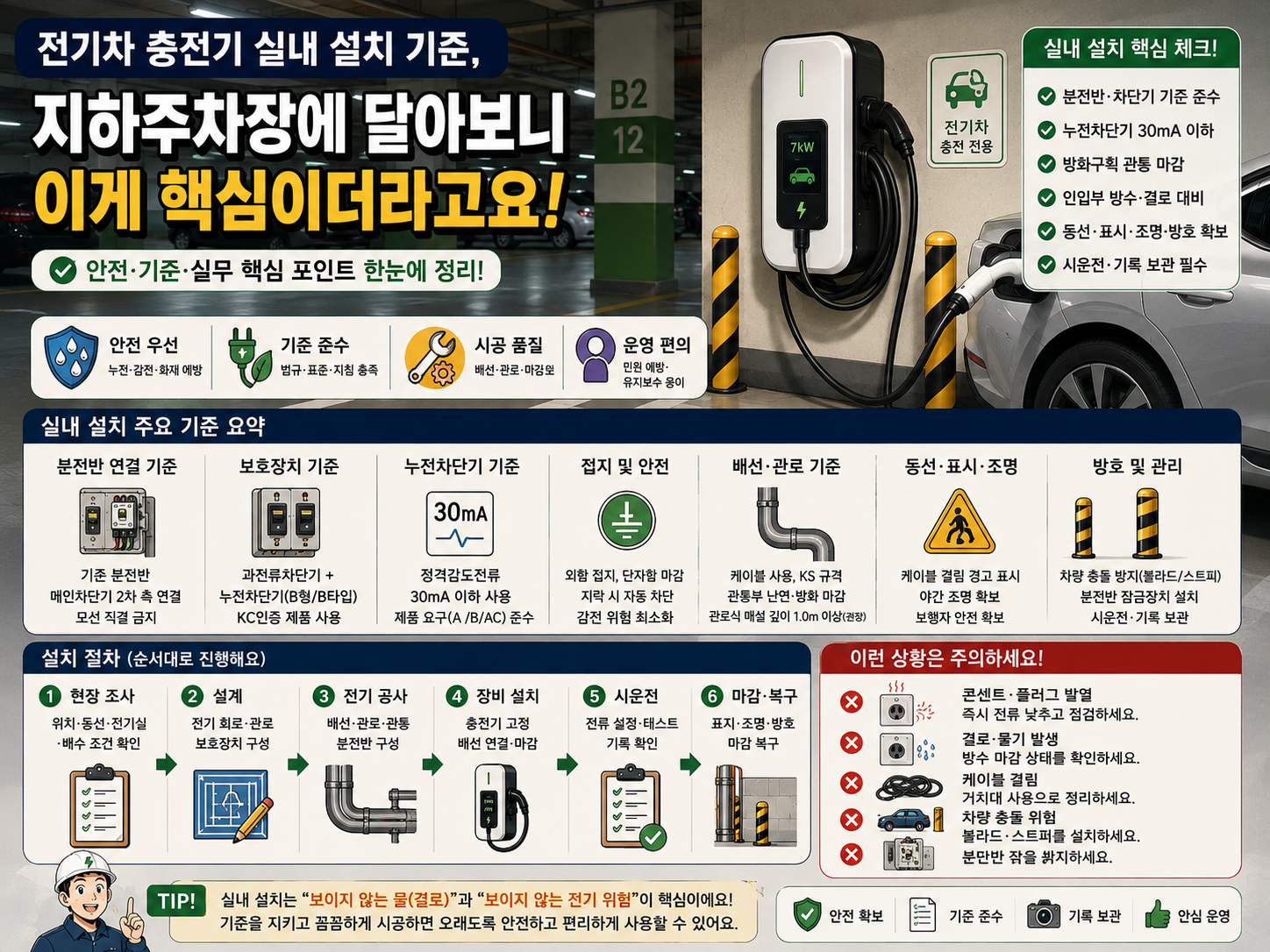

실내 설치 기준을 한 장으로 나누면 이렇게 보여요
| 기준 묶음 | 핵심 내용 | 현장에서 바로 보이는 결과 |
| 전기 안전 | 분전반 구성, 과전류·누전 보호, 접지, 잠금 | 트립·발열·감전 리스크가 줄어들어요 |
| 환경 대응 | 결로, 분진, 환기, 방수형 분전반(필요 시) | 비 온 뒤에도 안정적으로 돌아가요 |
| 시공 품질 | 배선 규격, 관로·글랜드, 접속점 장력 방지 | ‘원인 모를’ 고장이 줄어들어요 |
| 사용자 안전 | 케이블 걸림, 조명, 방호(볼라드·스토퍼) | 민원과 사고가 줄어들어요 |
실내는 비 안 맞는데도 왜 기준이 까다로울까
실내는 비 안 맞으니까 방수만 덜 신경 쓰면 된다고 생각하기 쉬워요. 근데 실내는 ‘젖는 방식’이 다르더라고요. 결로가 제일 골치예요. 지하주차장은 온도차 때문에 벽면과 천장, 분전반 내부가 미세하게 젖어 있는 날이 있어요. 그리고 먼지가 쌓여요. 분진이 쌓이면 내부에서 누설 경로가 생기거나 접점 열이 올라가는 경우도 생길 수 있어요. 이게 진짜 얄미워요, 눈에 잘 안 보이거든요.
그래서 시방서류에서 실외만큼은 아니어도 “방수형 분전반” 같은 문장이 실내에서도 뜬금없이 등장해요. 조달청 시방서는 충전시설 분전반을 옥외에 설치할 경우 방수형 분전반을 설치하라고 적지만, 실내라도 결로가 심한 구역이면 사실상 그 수준의 마감이 필요해지는 경우가 있어요. 또 분전반 외함은 잠금장치를 설치하고 상시 잠금 상태를 유지하라는 조항도 있어요. 지하주차장은 불특정 다수가 지나가니까, 만지지 못하게 막는 게 기준이 되는 거죠.
한편으로 실내는 “방화구획”이 따라와요. 배선이 방화구획을 관통하면 난연 처리, 방화 실링, 관통부 마감이 같이 요구되는 현장이 많아요. 이걸 대충하면, 나중에 관리사무소나 점검에서 다시 손보는 일이 생겨요. 비용도 비용인데 분위기가 진짜 싸해져요. 그러니까 실내 설치 기준은 전기만이 아니라 건축·소방·관리 규정이 겹쳐져요. 그래서 까다로운 거예요.
지하주차장은 비가 안 와도 젖어요. 결로가 생기는 벽면이면 충전기 본체보다 인입부 글랜드, 단자함, 분전반 하단 마감이 더 중요해져요. “본체 IP 등급만 보고 안심”하면 뒤통수 맞기 쉬워요.
분전반·차단기·누전차단기, 여기서 기준이 갈려요
실내 설치에서 가장 먼저 부딪히는 건 분전반이에요. 충전기 본체를 어디에 달든, 전원을 어디서 어떻게 가져오느냐가 기준을 결정해요. 조달청 시방서를 보면 충전시설 분전반은 기존 분전반 내 메인차단기 2차 측에 연결하도록 하고, 별도의 분기차단기 없이 모선 직결하거나 메인차단기 2차 측에서 직결하는 시설은 하지 말라고 적어놔요. “아무 데나 물리지 말고, 보호장치 구조를 지켜라” 이런 느낌이죠.
또 충전시설로 연결된 배선에는 과부하·단락 보호를 위한 배선용 차단기를 설치하고, 충전기로 연결된 배선은 누전 및 감전 보호를 위해 누전차단기를 설치해야 한다는 문장도 나와요. 여기서 사람들이 자주 헷갈리는 게 있어요. 누전차단기 하나로 다 해결된다고 생각하는 거예요. 근데 과전류 보호와 누전 보호는 역할이 달라요. 둘 다 맞아야 안정감이 생겨요.
누전차단기 타입은 더 민감해요. 조달청 시방서에는 충전기로 분기되는 누전차단기는 B형/B타입 RCCB KC인증제품을 설치해야 한다는 문장이 들어가 있고, 완속충전시설 설치 시방서에는 충전기에서 요구하는 사양에 따라 A형, B형, AC형 누전차단기를 적용하라고 적혀 있어요. 현장에선 “제품이 어떤 누설 감지 방식을 가지고 있나”에 따라 누전차단기 선택이 갈리기도 해요. 그래서 충전기 매뉴얼 확인이 필수로 들어가요.
정격감도전류 기준도 문서마다 자주 언급돼요. 2025년 완속충전시설 구축사업 설치 시방서에는 정격감도전류 30mA 이하 누전차단기를 사용한다는 문장이 보이고, 예전 충전인프라 설치·운영 지침 자료에는 15mA 이하, 동작시간 0.03초 이하 같은 더 빡센 표현이 등장해요. 현장 적용은 설치 유형과 설계에 따라 달라질 수 있지만, 결론은 같아요. 누전 보호는 널널하면 안 돼요.
그리고 잠금장치. 조달청 시방서는 분전반 외함은 일반인의 감전 위험이 있으니 반드시 잠금장치를 설치하고 상시 잠금 상태를 유지하라고 적어놔요. 실내 주차장에서 이거 안 해두면, 그 순간부터 관리사무소가 가장 싫어하는 설비가 돼요. 괜히 사람 손이 닿는 구조가 되니까요.
실내 설치에서 자주 쓰는 보호장치 기준 감 잡기
| 항목 | 시방서에서 자주 보이는 기준선 | 현장 체감 |
| 누전차단기 감도 | 30mA 이하(완속 시방서에서 반복) | 트립이 잦아도 원인을 좁히기 쉬워져요 |
| 누전차단기 타입 | 제품 요구에 따라 A/B/AC, 조달청 문서에 B타입 언급 | 충전기랑 타입이 안 맞으면 반복 트립이 나와요 |
| 연결 위치 | 메인차단기 2차 측 연결, 모선 직결 금지 | 보호 구조가 명확해져서 분쟁이 줄어요 |
| 분기회로 보호장치 위치 | 도체 길이 3m 규정 내 이동 가능(KEC 212.4.2 언급) | 분전반 구조가 촘촘한 곳에서 설계가 유연해져요 |
| 분전반 잠금 | 잠금장치 설치, 상시 잠금 유지 | 주차장 민원이 확 줄어들어요 |
분전반 내부 작업, 차단기 교체, 신규 분기 회로 구성은 감전 위험이 커요. 실내 설치는 “벽에 달기”보다 “분전반 구성”이 핵심이라서, 불안하면 전기기사에게 맡기는 게 안전해요. 겉으로는 간단해 보여도 사고는 조용히 오거든요.
배선·관로·방화구획, 지하주차장 공사는 여기서 갈려요
실내 충전기 설치에서 돈이 새는 지점은 배선과 관로예요. 충전기 본체는 브랜드마다 가격이 보이는데, 관로와 관통은 현장마다 다르니까 견적이 흔들려요. 20m만 늘어나도 자재와 공임이 같이 올라가고, 방화구획을 관통하면 마감 비용이 또 붙어요. 그래서 실내 설치 기준을 제대로 잡으려면 배선 품질과 관로 방식부터 봐야 편해져요.
완속충전시설 설치 시방서에는 전선은 케이블을 사용하고, 전기용품 및 생활용품 안전관리법 적용 대상이 아니더라도 KS에 적합하거나 동등 이상의 성능을 만족하는 것을 쓰라고 적혀 있어요. 또 배선기구에 전선을 접속할 때 나사 고정 등으로 견고하고 전기적으로 완전하게 접속하고, 접속점에 장력이 가해지지 않도록 하라고도 적혀 있어요. 이게 되게 소박해 보이는데, 사실 여기서 트러블이 많이 나요. 케이블이 당겨지면 접점이 느슨해지고, 느슨하면 열이 올라가요. 단순하지만 무섭죠.
관로는 “보호”라기보다 “수명”이에요. 지하주차장은 차량이 지나가고, 청소 장비가 지나가고, 벽면을 스치기도 해요. 보호관이 약하면 어느 날 피복이 까져요. 또 관통부는 물길이 돼요. 결로가 생긴 물이 관통부를 타고 흘러 들어가면, 본체는 멀쩡해도 단자함에서 문제가 생겨요. 그래서 글랜드, 부싱, 방수 박스, 실링은 세트로 봐야 해요.
방화구획은 관리 규정과 얽혀요. 지하주차장 벽을 관통할 때 방화 실링이 빠지면, 나중에 점검에서 되돌려 맞는 경우가 생겨요. “그때 처리하면 되지”라고 생각하기 쉬운데, 그때는 천장도 다시 열고 케이블도 다시 만져야 해서 더 번거로워져요. 결과적으로 비용이 늘어요. 그래서 실내 설치 기준은 전기만이 아니라 건축 마감까지 포함해서 잡는 게 현실적이에요.
배선·관로에서 실제로 돈이 달라지는 지점
| 항목 | 현장에서 선택이 갈리는 이유 | 체감으로 나타나는 차이 |
| 배선 길이 | 충전기 위치가 중심으로 갈수록 길어져요 | 20m만 늘어도 견적이 확 달라져요 |
| 관로 방식 | 벽면/천장 트레이, CD관, 금속관 방식이 섞여요 | 보호가 약하면 피복 손상이 빨라요 |
| 관통부 마감 | 방화구획이면 난연·방화 실링이 필요해요 | 나중에 점검에서 재시공이 생겨요 |
| 인입부 글랜드 | 결로·습기 대응이 핵심이에요 | 비 온 뒤 트립이 여기서 자주 터져요 |
| 접속점 장력 방지 | 케이블 당김이 접점에 전달되기 쉬워요 | 느슨해지면 발열이 올라가요 |
실내 설치 견적을 비교할 때 “배선 길이(m)”와 “방화구획 관통 횟수(개)”를 숫자로 받아두면 진짜 편해요. 총액만 보면 싸 보이는데, 관통과 마감이 누락된 견적은 나중에 추가비로 튀어나오기 쉬워요.
사람·차량 동선, 표지·조명·방호를 빼면 민원이 와요
실내 설치에서 의외로 중요한 건 동선이에요. 충전기 자체가 고장 나기 전에 민원이 먼저 올 때가 많아요. 케이블에 걸려 넘어졌다, 밤에 어두워서 커넥터를 떨어뜨렸다, 후진하다 충전기를 긁었다 같은 일이요. 조달청 시방서에는 케이블로 보행자가 걸려 넘어지지 않도록 경고 표시를 하고, 야간에도 적절한 밝기의 조명을 고려하라고 적어둔 대목이 있어요. 현장에서는 이 문장이 진짜 현실이에요.
케이블 관리는 습관을 바꾸는 장치가 필요해요. 케이블 거치대, 리트랙터, 스탠드형이면 케이블 훅을 제대로 쓰는 방식이요. 바닥에 늘어진 케이블은 피복이 빨리 상하고, 청소차 바퀴에 밟히기도 해요. 그 다음엔 “충전이 자꾸 끊긴다”로 이어지고요. 결국 동선과 표시는 기능이 아니라 안전장치예요.
충돌 방호도 꼭 보게 돼요. 지하주차장은 속도가 느려 보여도, 후진이 많아서 충전기 옆으로 바짝 붙는 순간이 생겨요. 스탠드형이면 볼라드나 스토퍼가 보험이 돼요. 벽부형도 설치 위치가 코너면 차량 모서리에 맞을 수 있어요. 이런 사고는 한 번 나면 본체만이 아니라 배선까지 같이 가는 경우가 있어서, 처음부터 방호를 넣는 게 마음이 편해져요. 30만 원만 잡아도, 한 번 부딪힌 뒤 수리비가 훨씬 커질 수 있어요.
동선·표시·방호를 넣었을 때 달라지는 것
| 요소 | 넣는 이유 | 안 넣었을 때 자주 생기는 일 |
| 경고 표시 | 케이블 걸림 사고를 줄여요 | 넘어짐 민원, 케이블 피복 손상 |
| 야간 조명 | 커넥터 낙하와 무리한 결합을 줄여요 | 포트 손상, 커넥터 오염, 사용자 불만 |
| 케이블 거치대 | 바닥 끌림을 줄여 수명을 늘려요 | 단선, 접점 불량, ‘충전 끊김’ 체감 |
| 볼라드/스토퍼 | 충돌 한 번을 막아줘요 | 본체 파손 + 배선 재공사까지 갈 수 있어요 |
나도 트립 반복으로 멘붕 왔던 날, 원인이 의외였어요
실내 설치라서 “비 안 맞으니 괜찮겠지” 하고 마음을 놓았던 적이 있어요. 시운전도 맑은 날에 했고, 그날은 충전이 잘 됐거든요. 근데 며칠 뒤에 충전 시작하자마자 누전차단기가 툭 떨어졌어요. 한 번이 아니라 계속 반복되니까 머리가 하얘졌죠.
처음엔 충전기 불량을 의심했어요. 근데 원인은 의외로 인입부 아래쪽이었어요. 지하주차장 벽면 결로가 심한 구역이었고, 케이블이 관통부를 타고 들어가면서 미세하게 습기가 머물 수 있는 형태였어요. 글랜드 방향과 마감이 애매해서 물길이 생긴 거죠. 결국 인입부 마감과 관통부 실링을 다시 잡고, 전류를 낮춰 시운전하면서 상태를 봤더니 트립이 사라졌어요. 그때 진짜 느꼈어요. 실내는 비가 아니라 결로가 문제라는 걸요.
그 뒤로는 기준이 바뀌었어요. 설치 전에 “결로 지도”부터 봐요. 벽이 축축한 라인, 배수구 주변, 바닥이 늘 젖는 구간을 피하고, 인입부는 아래로 물이 떨어지게 마감 방향을 잡아요. 그리고 시운전은 하루만 하고 끝내지 않아요. 습한 날에도 다시 확인해요. 글쎄, 이 과정이 귀찮아도 결국 시간이 절약되더라고요.
자주 묻는 질문 FAQ
실내는 비 대신 결로가 문제라서 인입부 글랜드, 단자함, 방수박스 마감이 중요해요. 벽면이 축축한 구역이면 실외 수준으로 마감을 잡는 편이 안전해요.
2025년 전기자동차 완속충전시설 구축사업 설치 시방서에서 정격감도전류 30mA 이하 누전차단기 사용을 명시해요. 제품 요구에 따라 타입(A/B/AC)도 같이 맞추는 흐름이 있어요.
충전기 특성과 누설 전류 형태에 따라 적합한 누전차단기 타입이 달라질 수 있어요. 시방서에서도 충전기 요구 사양에 맞춰 타입을 적용하라고 적어두는 경우가 있어요.
조달청 전기자동차 충전시설 구축 시방서에서 기존 분전반 메인차단기 2차 측 연결을 기준으로 적어놔요. 모선 직결 같은 방식은 피하라는 흐름이에요.
조달청 시방서에서는 분전반 외함에 잠금장치를 설치하고 상시 잠금 상태 유지가 필요하다고 적어놔요. 실내 주차장은 불특정 다수가 접근하니 안전과 민원 측면에서 효과가 커요.
바닥 끌림은 피복 마모와 단선 위험이 커져요. 케이블 거치대나 정리 장치를 넣으면 고장 빈도가 확 줄어드는 편이에요.
지하주차장은 방화구획이 걸리는 구간이 많아서 관통부 마감이 점검 포인트가 되기 쉬워요. 처음부터 난연·방화 실링까지 포함해 시공하면 재공사 리스크가 줄어요.
인입부 습기, 관통부 마감, 누전차단기 타입 적합성, 전류 설정 순으로 좁혀보는 게 좋아요. 실내는 결로가 원인인 경우가 의외로 많아요.
케이블 걸림과 넘어짐 사고를 막기 위해서예요. 시방서에서도 경고 표시와 야간 조명 고려를 언급하는 흐름이 있어요.
분전반 구성과 보호장치 체계예요. 메인차단기 2차 측 연결, 과전류 보호, 누전 보호, 접지까지 구조가 잡히면 나머지가 훨씬 쉬워져요.
